PC 공법
반도체, 초순수, 페수 시설
반도체 현장
초순수시설. HF폐수시설. 산,알카리시설. 화학시설
개발 개념
PC일체형 PP시트
•
"S"전자, "S"하이닉스 반도체 현장 수처리 시스템 구축 - PC일체형 PP시트 (콘크리트 부식 방지 기술)
•
탄소중립, 친환경제품, 중대재해 안전사고 방지, 고질적 품질 개선. 인원절감 및 공기 단축 효과
반도체 현장 사진
CIF MBR TANK
HF W.W TANK
CaOH2 TANK
SOLVENT MBR
TANK
CIF/HF MBR TANK
CIF SETTLING TANK
PC일체형 생산과정 반도체 시설물 초순수, 저수조, 배수지, 정수장, 폐수처리장 등 적용
STEP 01
PP시트 생산(안센공장)
STEP 02
PP시트 깔기(PC공장)
STEP 03
철근 배근
STEP 04
콘크리트 타설
STEP 05
야적 / 보관
STEP 06
현장 운반
STEP 07
현장 양중
STEP 08
현장 설치
STEP 09
벽면 이음부 용접
STEP 10
바닥 PP시트 깔기
STEP 11
배관 설치
STEP 12
담수
현장설치 동영상

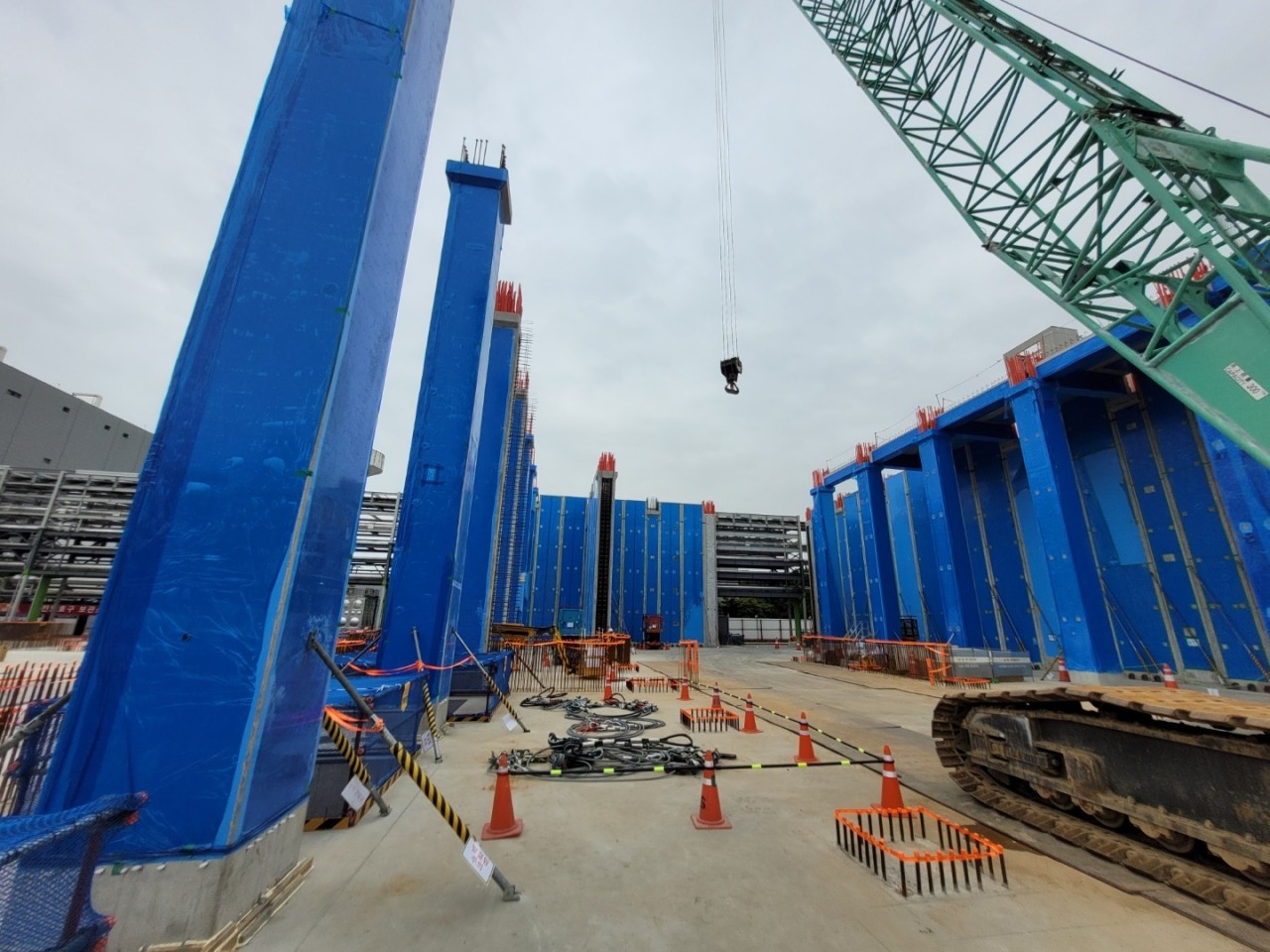

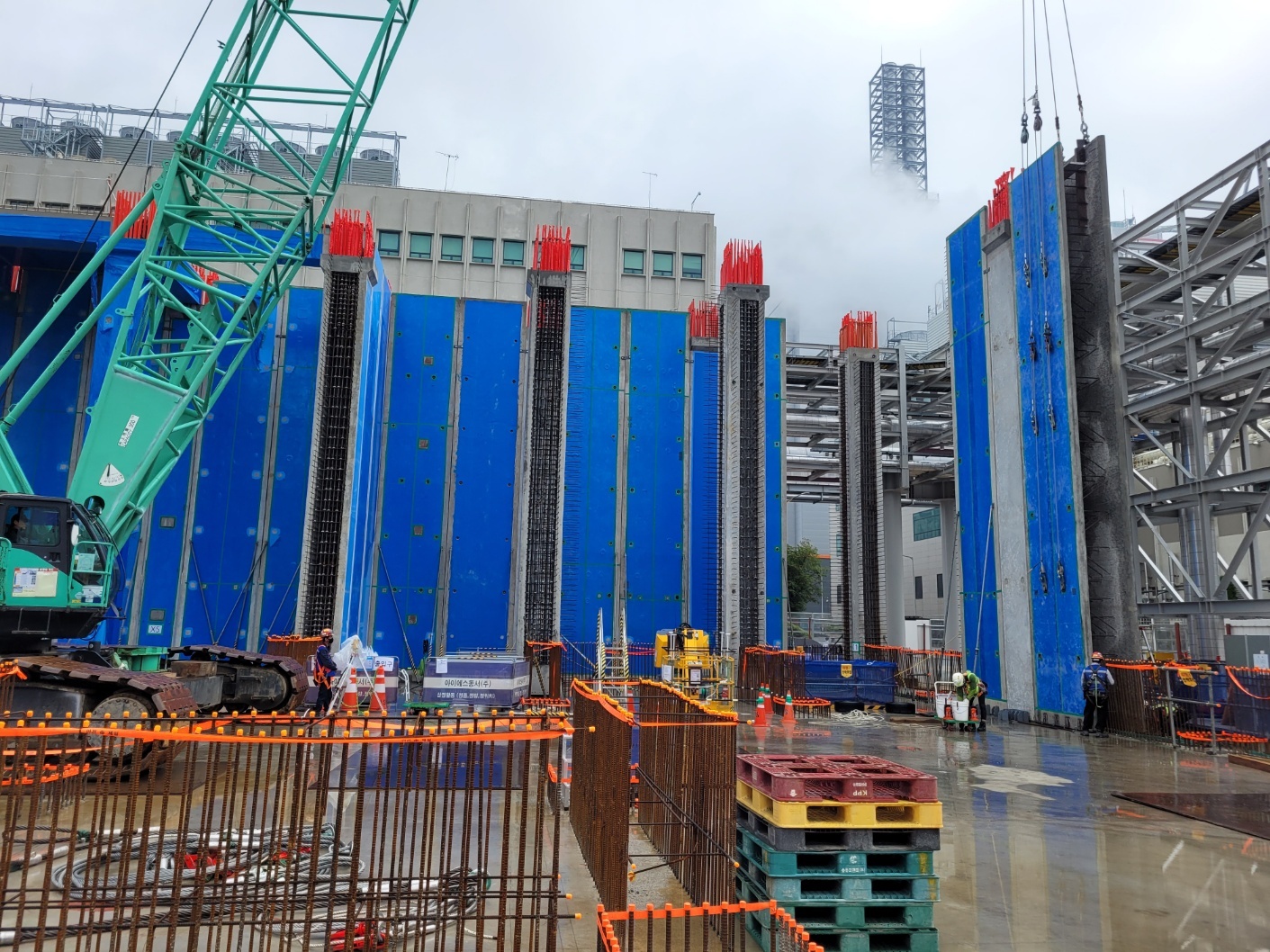

현장설치 사진
반도체 전용 실적
현장명: "S"전자 기흥 캠퍼스 UT 동
도면
Neutral Water Pit
준공일자: 14.07.23 공사완료
도면
Raw Water Pelay Pit
준공일자: 14.10.04 공사완료
완료전경
Acid Waste Water Pit
준공일자: 14.10.24 공사완료
완료전경
NF Waste Water Pit
준공일자: 14.10.14 공사완료
ROOM NAME
1. ACID WASTE WATER PIT
2. NF WASTE WATER PIT
3. NEUTRAL WATER PIT
4. RAW WATER RELAY PIT
5. PRETREATED WATER PIT
6. DI WATER PIT
7. 공업용수조 - 1
8. 공업용수조 - 2
현장명: "S"전자 기흥 캠퍼스 UT 동, 화성 16, 17 Line 산, 알카리 수조동
완료전경
공업용 수조 1
준공일자: 14.11.18 공사완료
완료전경
공업용 수조 2
준공일자: 14.12.15 공사완료
완료전경
Pretreated Water Pit
준공일자: 14.12.22 공사완료
완료전경
DI Water Pit
준공일자: 14.12.30 공사완료
완료전경
NEUTRALIZATION
POND for BF
POND for BF
준공일자: 15.03.02 공사완료
완료전경
No.1 NEUTRALIZATION
POND
POND
준공일자: 15.03.06 공사완료
완료전경
No.2 NEUTRALIZATION
POND
POND
준공일자: 15.03.09 공사완료
완료전경
BIOFILTER FEED
POND
POND
준공일자: 15.03.03 공사완료
현장명: "S"전자 기흥 캠퍼스 UT 동
완료전경
H202 REMOVAL POND
준공일자: 15.03.08 공사완료
완료전경
DISTRIBUTOR
준공일자: 15.03.09 공사완료
완료전경
FLOCCULATION POND
준공일자: 15.03.10 공사완료
| 구분 | 합계 |
|---|---|
| (2) NEUTRALIZATION POND for BF | 295.62 |
| (3) BIOFILTER FEED POND | 200.19 |
| (4) H2O2 REMOVAL POND | 216.01 |
| (5) No.2 NEUTRALIZATION POND | 129.27 |
| (7) DISTRIBUTOR | 35.70 |
| (8) No.1 NEUTRALIZATION POND | 145.78 |
| (9) FLOCCULATION POND | 152.25 |
| (10) No.1 REACTION POND | 175.08 |
| (11) No.2 REACTION POND | 146.40 |
| (13) BAC FEED POND | 236.73 |
| (14) NaOH STORAGE TANK | 170.50 |
완료전경
N0.2 REACTION POND
준공일자: 15.03.12 공사완료
완료전경
BAC FEED POND
준공일자: 15.03.13 공사완료
완료전경
NaOH STRAGE TANK
준공일자: 15.02.28 공사완료
완료전경
N0.1 REACTION POND
준공일자: 15.03.11 공사완료
| 적용일자 | 발주처 | 적용대상 | 주요 약품 성상 | 특이사항 | 사진 |
| 2014 ~ 2020 | 용인, 인제, 해남, 구례, 의정부 가능 정수장 외 50개소 이상 | 정. 배수지 | DRINK Water | PP 시트 신설 적용 |  |
| 2020~ (On Going) | 동해 상수도사업소 철원 동송 정수장 | 정. 배수지 | Drink Water | PP 시트 신설 적용 |  |
| SK HYNIX | |||||
| 2017~ | SK Hynix 청주 | M15 PH-1 지하 저수조 | Portable & DI water | PCPL 공법 적용 |  |
| 2018~ | SK Hynix 청주 | M15 PH-1 원자재 창고 지하 저수조 | Portable Water | RCPL 공법 적용 |  |
| 2019 ~ 2020 | SK Hynix 이천 | M16 PH-1 초순수 저수조 | DI water | PP 시트 신설 적용 |  |
| 적용일자 | 발주처 | 적용대상 | 주요 약품 성상 | 특이사항 | 사진 |
| 2014~ | “S”전자 화성 사업장 | 16라인 UT동 폐수재이용시설 | Acid Waster Water | PP 시트 신설 적용 (5,900m²) |  |
| 2015~ | “S”전자 기흥 사업장 | SR-UT1동 지하수조 | Portable & DI water | PP 시트 신설 적용 (10,300m²) |  |
| 2015 ~ 2016 | “S”전자 화성 사업장 | 17라인 UT동 PH1 지하수조 | Portable & DI water | PP 시트 신설 적용 (10,947m²) |  |
| 2019~ | “S”전자 기흥 사업장 | 초순수 막여과조 (Line 9) 보수공사 | DI water | 폴리우레아 코팅 철거후 PP 라이닝 (560m²) |  |
| 2020.11 ~ 2023.12 | “S”전자 – 기흥 사업장 | 초순수 막여과 조(Line 7,8) | – DI water | – 폴리우레아 코팅 철거후 PP 라이닝 | – 11.30 ~ Start |
| 2020.11 ~ 2023.12 | 평택 사업장 | P3. WWT, UPW | – Acid water, DI water | – PCPL 공법 적용 | – 완료 |
PP방수 기술구현 적용
PP배관 SLEEVE, PP배관,
PP사다리, PP SUPPORT, (예시)
PP 배관 SLEEVE 시공
PP 배관 시공
PP 사다리 시공
PP Support 시공
PP 배관 시험성적서
– 압축하중 74,067N (기준:1,500) 휨 하중 5,991N (기준:800이상) 성능 확인
구조계산
한국건설가설협회 성적서
한국건설가설협회
시험성적서
기존 제품 철거후 PP시트 적용 사진
FRP 천장 상부 쳐짐
FRP 백화
FRP 철거
FRP 철거
FRP 철거
FRP 철거
FRP 철거
FRP 철거
FRP 철거
FRP 철거
콘크리트 부식
콘크리트 부식
PP시트 배관 주변
PP시트 자동시공
PP시트 슬리브시공
PP시트 시공중
PP시트 시공중
PP시트 시공중
주요실적
| 년도 | 공사명 | 발주처 |
| 2013 | 일산정수장 약품탱크 보수공사 | 한국수자원공사 |
| 2014 | 기흥 SR-PJT UT1동 신축공사 | 삼성물산 |
| 옥정하수처리장 보수공사 | 삼성엔지니어링 | |
| 화성16라인 폐수재이용시설 신축공사 | 삼성엔지니어링 | |
| 청주 정수장 약품탱크 보수공사 | 한국수자원공사 | |
| 2015 | 화성17라인 UT동 PH2 신축공사 | 삼성엔지니어링 |
| 수지정수장 약품탱크 보수공사 | 한국수자원공사 | |
| 청주정수장 약품탱크 FRP 철거 보수공사 | 한국수자원공사 | |
| 2016 | 청주정수장 약품탱크 보수공사 | 한국수자원공사 |
| 성남정수장 약품탱크 보수공사 | 한국수자원공사 | |
| 2017 | 서울시 강북아리수정수센터 보수공사 | 서울시 상수도사업소 |
| sk하이닉스 M15 지하저수조방수공사 | SK건설 | |
| 2018 | (수출)베트남 Ace Antenna WWT 신축공사 | TEKS |
| SK하이닉스 M15원자재 창고 지하저수조 신축공사 | SK건설 | |
| 2018 | SK하이닉스 M16초순수CUB동 신축공사 | SK건설 |
| 부안 수자원공사 약품탱크 “FRP”철거 보수공사 | 수자원공사 | |
| 삼성전자 기흥 정수장 “약품탱크” 보수공사 | 삼성전자 | |
| 2018 | 청주정수장 약품탱크 보수공사 | 한국수자원공사 청주 |
| 온산정수장 약품탱크 보수공사 | 한국수자원공사 울산 | |
| 삼성전자 기흥3기 정수장 “약품탱크 보수공사 #9 보수공사 | 삼성전자 | |
| 2021 | 용인배수지 방수,방식공사 보수공사 | 경기도 용인시 상수도사업소 |
| 삼성전자 평택 고덕 P3 복합 수조동 콘크리트 일체형 PP시트 | 삼성물산 건설부문 | |
| SK하이닉스 이천 M16 WWT Project OBL 콘크리트 일체형 PP시트 | SK에코플랜트 | |
| 2022 | 삼성 기흥, 화성 정수장 보수공사 | 삼성전자 |
| SK하이닉스 청주 M15 Ph-2 Project IBL 신축공사 | SK에코플랜트 | |
| SK하이닉스 청주 M15 Ph-2 WWT Project OBL 신축공사 | SK에코플랜트 | |
| 강릉연곡배수지 보수공사 | 강릉시 상하수도사업소 | |
| 2023 | 삼성전자 평택 고덕 P3 UPW 복합 수조동 PP방수시트 ST2 신축공사 | 삼성물산 건설부문 |
